MD1U　御見積依頼入力フォーム

  • HOME
  • MD1U　御見積依頼入力フォーム
ご担当者 (必須)
例：巻線　太郎
貴社名 (必須)


㈱や㈲などの省略文字は文字化けしますので使用せず、必ず「株式会社」 「有限会社」などと明記して下さい。
個人のお客様は『個人』と入力して下さい。
ご部署名 
郵便番号 (必須)
- 
※半角数字にてご入力下さい
都道府県 (必須)

ご住所1 (必須)

ご住所2

ビル名・フロアー等
TEL (必須)
  • 例：01-2345-6789
  • 携帯等例：01-2345-6789
FAX
例：01-2345-6789
メールアドレス (必須)
例：sales@uniondk.jp

以下項目より、可能な範囲でご記入ください。

ご希望納期
年月日希望
台数
※試作予定：台程度　
（ご予算：1台円）
型式
外形寸法
巾 W 482mm(パネル)／430mm(フレーム)　高さ H 43.5mm

奥行 Dmm
最大許容寸法をご記入ください
※標準フレーム(突起部含まず)︓1.5kVA以下=400mm・1.5kVA越～2kVA=450mm・2kVA越=500mm
取付寸法
標準ピッチ  
a寸法（W方向） 465mm　b寸法（H方向）31.8mm　穴径 長丸穴7×12mm（4ヵ所）

または指定ピッチ  
a寸法（W方向）mm   b寸法（H方向）mm   穴径mm
質量
1kVA︓18kg　1.5kVA︓21kg　2kVA︓24kg　3kVA︓30kg
※注︓ ラック組込の際には、Ｌ型サポートアングル等でトランスケースを下から支えて御使用ください。
塗装色
【MD1U標準色】ディープネイビー

または ブラック(N1)   アイボリー(2.5Y9/1)   ブルー(2.5PB5/7)

  指定色（マンセル記号等）   解除

相数
単相
周波数
50/60Hz   60Hz   400Hz   解除
入力電圧
V
ご希望電圧を入力願います。(例: 100V、110V、200V、230V、240V)
出力電圧
V
ご希望電圧を入力願います。(例: 100V、110V、200V、230V、240V)
タップ付をご希望の場合は－(ハイホン)で追記願います。　(例: 100V-110V, 200V-220V)
仕様条件によっては ご希望のタップ電圧を選択できない場合があります。
定格容量
VA
出力電圧 (V) x出力電流(A)　*最大容量3kVAまで
電圧変動率
マイナス8%以下
電圧偏差
±3%以内 (定格負荷時)
絶縁抵抗
入力⇔出力間 及び コイル⇔コア間　DC1kVにて 100MΩ以上
絶縁耐圧
入力⇔コア間
    AC50Hz

入力⇔出力間
    AC50Hz

出力⇔コア間
    AC50Hz

標準試験は100V系回路=AC1.5kV, 200V系回路=AC2.0kV になります。
規定値以上の試験電圧(AC2.0kV越)をご希望の場合は、下段にある『その他特記事項など』欄に入力願います。
静電シールド
有り
静電シールドはケース内部接地処理となります。
接続形状に端子台を選定された場合のみ単独配線の指定が可能です。
接続形状

入力

M4端子台   M5端子台   コネクタ   ケーブル m

ケーブル端末処理 （圧着端子 φ mm  プラグ指定 ）

その他    解除

ご希望のプラグがございましたら型式を入力願います。
43.5mmを超えるものやフレーム内に収まらないものは選定出来ません。
接続形状

出力
M4端子台   M5端子台

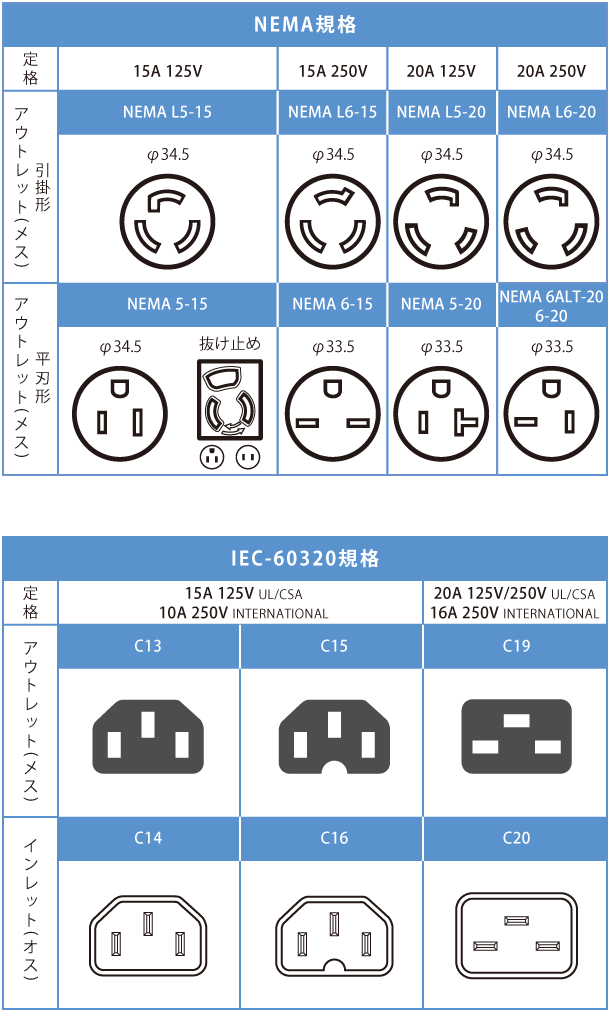

プラグ類   ×個

              ×個

その他

複数種類＆複数個選択可能です。フレームに収まらない場合は別途ご相談となります。
ご希望のプラグがございましたら型式を入力願います。
43.5mmを超えるものやフレーム内に収まらないものは選定出来ません。
保護ブレーカー
入力A
※RCP回路を選択していない場合は定格電流x1.5倍が目安となります。

出力A   ×個
入力用・出力用 合せて最大4個まで取付可能です。
出力保護ブレーカーは標準仕様で1個設置されています。不要の場合は下段にある『その他特記事項など』欄に入力願います。
設備側で保護する等の理由で不要の場合はその旨ご指示願います。
RCP回路
有り
※突入電流 定格x5倍以下
※3kVA選択時は入力電圧200V以上に限り選択可能です
適用規格
JIS C 6436, JIS C 5310

UL   IEC   規格番号など

※UL・IECは準拠品となります。
※UL・IEC規格(準拠）選択時の定格容量は最大1.5kVAとなります
絶縁種別
2kVA以下︓Ｂ種(130℃)　　2kVA超︓Ｆ種(155℃)
使用絶縁材料をＨ種(180℃)にアップグレード
使用環境
周囲温度 -10～+40℃

または － ℃ から ＋ ℃ まで 解除

※特殊な環境で使用される場合は入力願います。
標高2000m以下・屋内使用／爆発性・腐食性ガスのない所
トランス本体温度上昇
70K以下
※温度上昇上限値を指定される場合は下段にある『その他特記事項など』欄に入力願います
相対湿度
85%以下(但し結露無き事)
※特殊な環境で使用される場合は下段にある『その他特記事項など』欄に入力願います。
冷却方法
自然空冷
特殊処理
トランス本体防湿処理有り
※標準処理はＦ種ワニス含浸処理仕上となります。
使用部材
RoHS2指令対応
その他特記事項など
アンケートにご協力願います

弊社を何で知りましたか？

  •  検索サイト（Google）     
  •  検索サイト（YAHOO）     
  •  検索サイト（その他）     
  •  製品情報検索サイト     
  •  知人から教えてもらった     
  •  弊社社員の名刺から     
  •  以前から知っていた     
  •  すでに取り引きしている     

各項目入力を必ずご確認頂いてから
送信ボタンを押してください。
