高圧試験室 設備紹介

  • HOME
  • 高圧試験室 設備紹介

①ノイズゼロトランス

制御盤の絶縁目的としてノイズ対策を同時に実現するノイズゼロトランス（モデル：MNR-8-1010　1kVA）を電源部に設置しています。

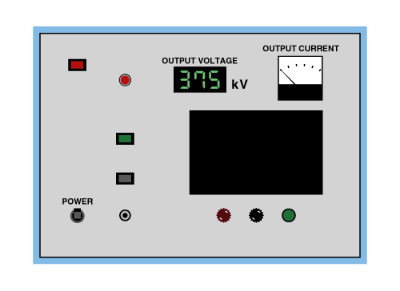

②制御盤

高圧試験設備用に製作した社内製オリジナル制御盤。高圧表示部は超高精密高圧抵抗で分圧して正確に1/10,000の値を表示しています。

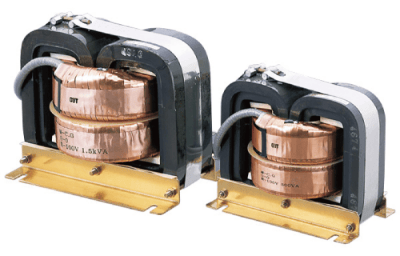

③高周波高圧トランス

高圧試験設備用に製作した高周波高圧トランス（モデル：EC-120-BHM）。高圧巻線にはハネカム巻線を採用し、樹脂モールドで絶縁強化しています。

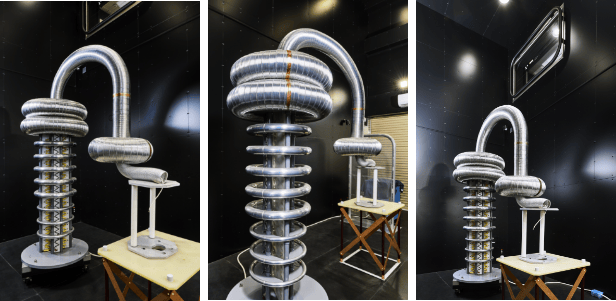

④高圧発生装置

高圧試験設備用に製作した社内製オリジナル高圧発生装置。コッククロフト・ウォルトン回路にて、2023年8月時点でDC375kVまで試験可能です。（DC400kVまで引き上げる予定があります。）

⑤空調設備

高圧試験室の温湿度設定は基本的に
室温　30℃以下
湿度　50%以下
としています。
・エアーコンディショナー　　RPK-GP63K3 （日立製）
・除湿器　　　　　　　　　　RK-NP08PV2（日立製）

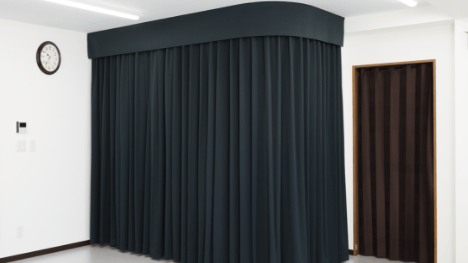

⑥高圧試験立会スペース

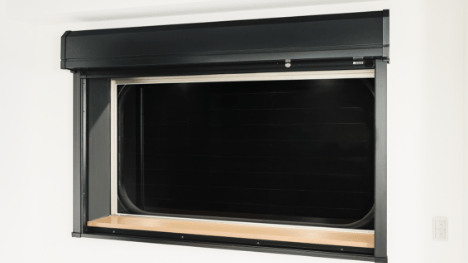

高圧試験の様子は建物2階の窓から観察できるスペースをご用意しております。

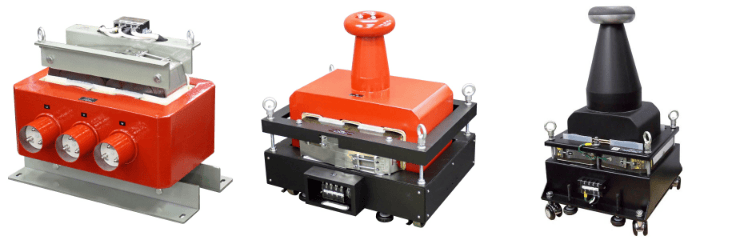

⑦高耐圧製品

乾式モールド方式にて、耐圧DC320kV／1分間（配線条件有り）の製作実績があります。
高圧・高耐圧製品（単相・三相）の強化絶縁には乾式樹脂モールドを採用しておりますが、油中使用製品の製作も対応可能です。
