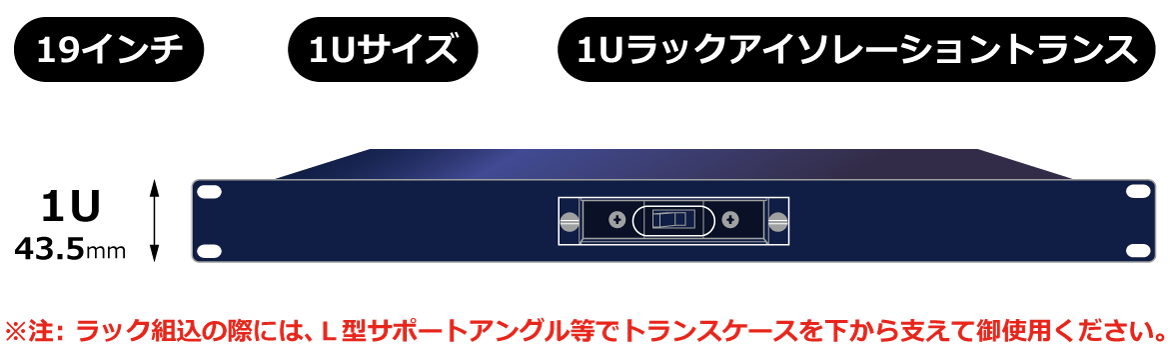

1Uラック アイソレーションPDU MD1U形状:筐体型

この製品の最短納期 : 15日間~



超薄型・省スペース高効率設計アイソレーションPDU

 HIGH EFFICIENCY&RELIABILITY,VOLTAGE STEP-UP&DOWN,FREE VOLTAGE SETTING&
Data Center,Network Equipment,Audio Equipment,Broadcasting,Equipment,Industrial Equipment,Testing Equipment

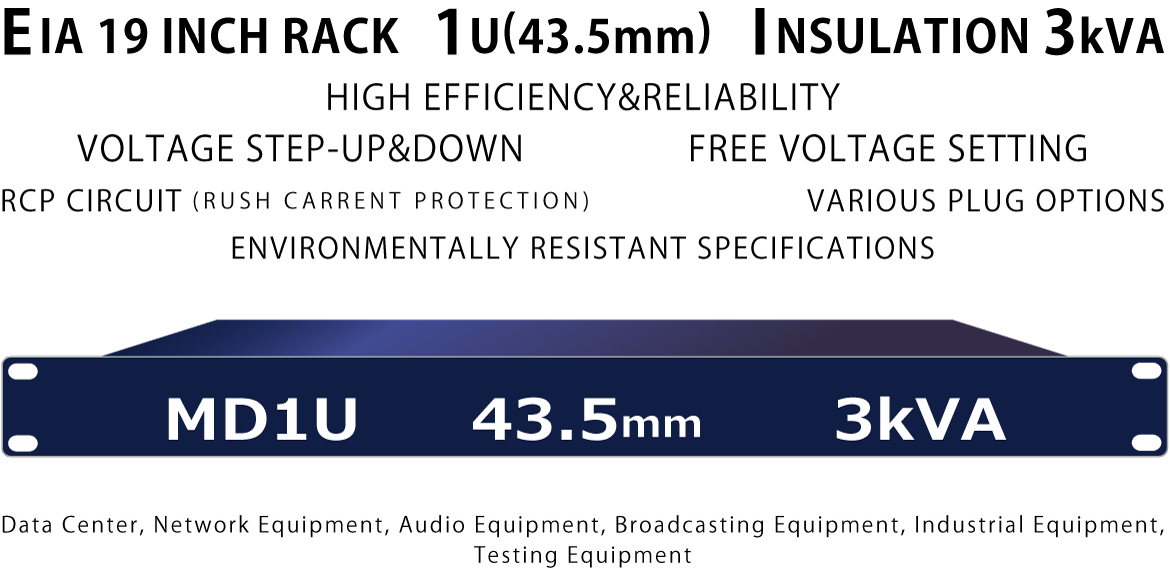

  • 19インチラック最小スペース 1Uサイズ(43.5mm)で~3kVA(100V 30A/200V 15A)まで選定可能。40年以上の製作実績を誇る超薄型シリーズ(MHモデル)をベースに、1Uサイズ専用に設計したアイソレーショントランスを内蔵することにより、電源系から接続機器を電気的に分離し、高信頼性が要求されるシステムにおいてノイズ誤動作の抑止にも役立ちます。
  • 1.5kVA~3kVAで効率95%以上をマークし、入出力電圧の昇圧・降圧変換を目的とした自由な電圧指定も可能です。
  • データセンター・ネットワーク機器設備・オーディオ機器設備・放送設備・工業設備・試験設備など幅広くご採用頂いています。

豊富なオプション選択

 VARIOUS PLUG OPTIONS

  • 100V・200V以外の入出力電圧指定(400V系)を始め、静電シールドの追加、接続端子・プラグ類・ブレーカー設置・ケース塗装色の指定等、お客様の用途に応じた自由な設計が可能です。
    *但し筐体厚さ43.5mm以内に設置可能なものに限ります。

≪オプション例≫

  • 100V・200V以外の自由な入出力電圧設定*電圧条件によっては切替用タップの増設も可能

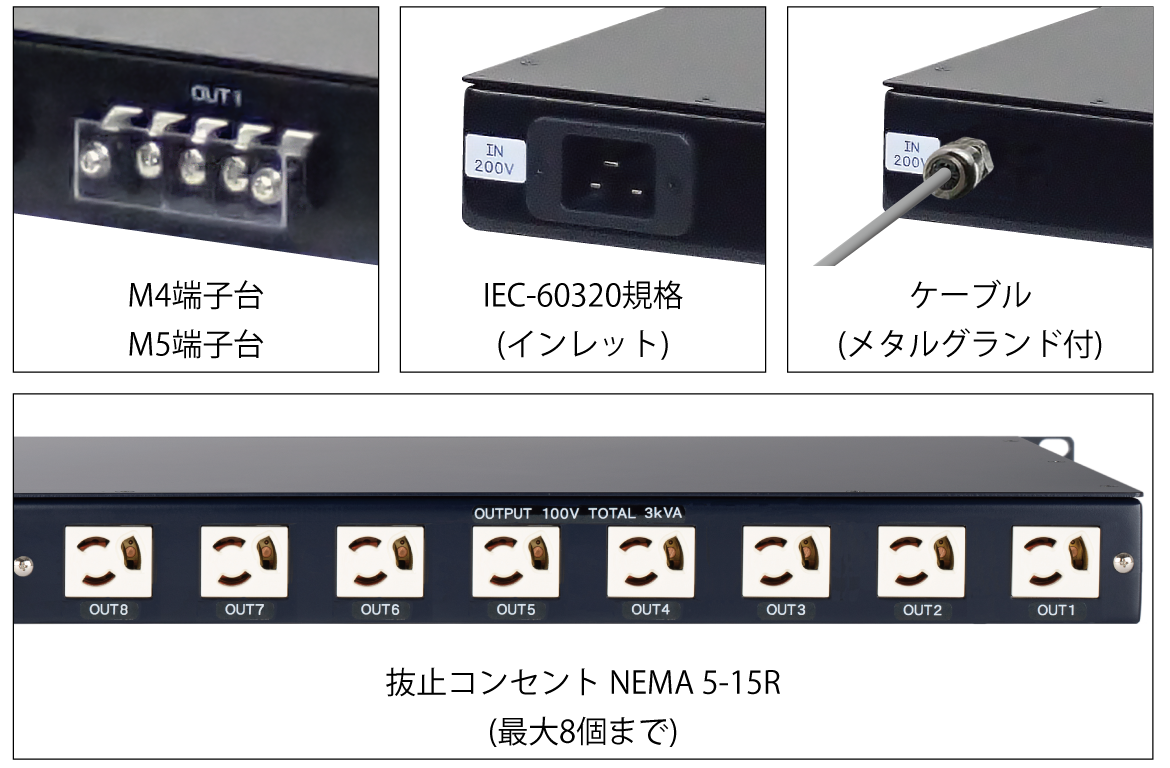

  • 接続端子・ケーブル・プラグ類の指定
  • ブレーカの設置・増設 (最大4個まで)
  • 静電シールドの追加
    アイソレーショントランスのノイズ減衰効果が更に向上します。


  • ケース塗装色の指定 (基本色はディープネイビー)

突入電流対策も可能

RCP CIRCUIT(RUSH CARRENT PROTECTION)

  • RCP回路(オプション)を追加する事により、定格電流x5倍以下に突入電流を軽減可能です。

耐環境仕様にも対応可能

RCP CIRCUIT(RUSH CARRENT PROTECTION)

  • 高湿度な設置環境等により絶縁機能への影響が懸念される場合は、防湿処理(エポキシ樹脂コー ティング仕上)(オプション)もご用意しております。
    *トランス本体のみが対象となります。
    *鉄道関連設備用製品や船舶搭載用製品に豊富な実績がございます。

この製品のカスタマイズ事例

上記掲載しているフレームをベースに、お客様の仕様に沿った製品事例です。
仕様については、お気軽にご相談ください。

  • MD1U-3K-2010TB3
  • MD1U-3K-2010TBC4RCP
  • MD1U-2Ks-BC2010C4TRCP
  • MD1U-2K-2010TC2
